GIẢI PHÁP 3 PHA KHÔNG CÂN BẰNG TRONG HỆ THỐNG HÒA LƯỚI BÁM TẢI

Khi các pha có tải sử dụng không cân bằng ở một thời điểm sẽ gấy ra rất nhiều rắc rối nếu không hiểu sâu về cơ chế làm việc của biến tần, những hệ thống hòa lưới bám tải này khi lắp đặt xong 1 tháng thường thì không hiệu quả hoặc phải đóng nhiều tiền điện hơn.

Trong hệ thống điện 3 pha tại gia đình, sẽ có các tải thiết bị cần sử dụng nguồn điện 3 pha. Tuy nhiên, phổ biến hơn cả là các phụ tải chỉ cần nguồn điện 1 pha như đèn chiếu sáng, động cơ 1 pha hoặc các thiết bị điện gia dụng khác. Trong trường hợp này, điện tiêu thụ trong từng pha của hệ thống lưới điện 3 pha sẽ khó cân bằng.



TƯ VẤN ĐẦY ĐỦ, RÕ RÀNG VỀ VIỆC VẬN HÀNH HỆ THỐNG ĐIỆN MẶT TRỜI 3 PHASE HÒA LƯỚI BÁM TẢI CHO KHÁCH HÀNG



Ở inverter biến tần 3 pha lắp cho dân dụng khi các pha có tải sử dụng không cân bằng ở một thời điểm sẽ gấy ra rất nhiều rắc rối nếu không hiểu sâu về cơ chế làm việc của biến tần, những hệ thống hòa lưới bám tải này khi lắp đặt xong 1 tháng thường thì không hiệu quả hoặc phải đóng nhiều tiền điện hơn.

Do những loại này thường bám tải theo pha nhỏ nhất hoặc theo trung bình công suất của 3 pha. Khi bám tải theo pha nhỏ nhất thì tại thời điểm biến tần có khả năng phát được nhiều hơn công suất của 1 pha cao nhất nhưng lại chỉ phát ra công suất của pha nhỏ nhất, để không suất lên lưới. Điều này gây ra sự lãng phí, không hiệu quả khi sử dụng.

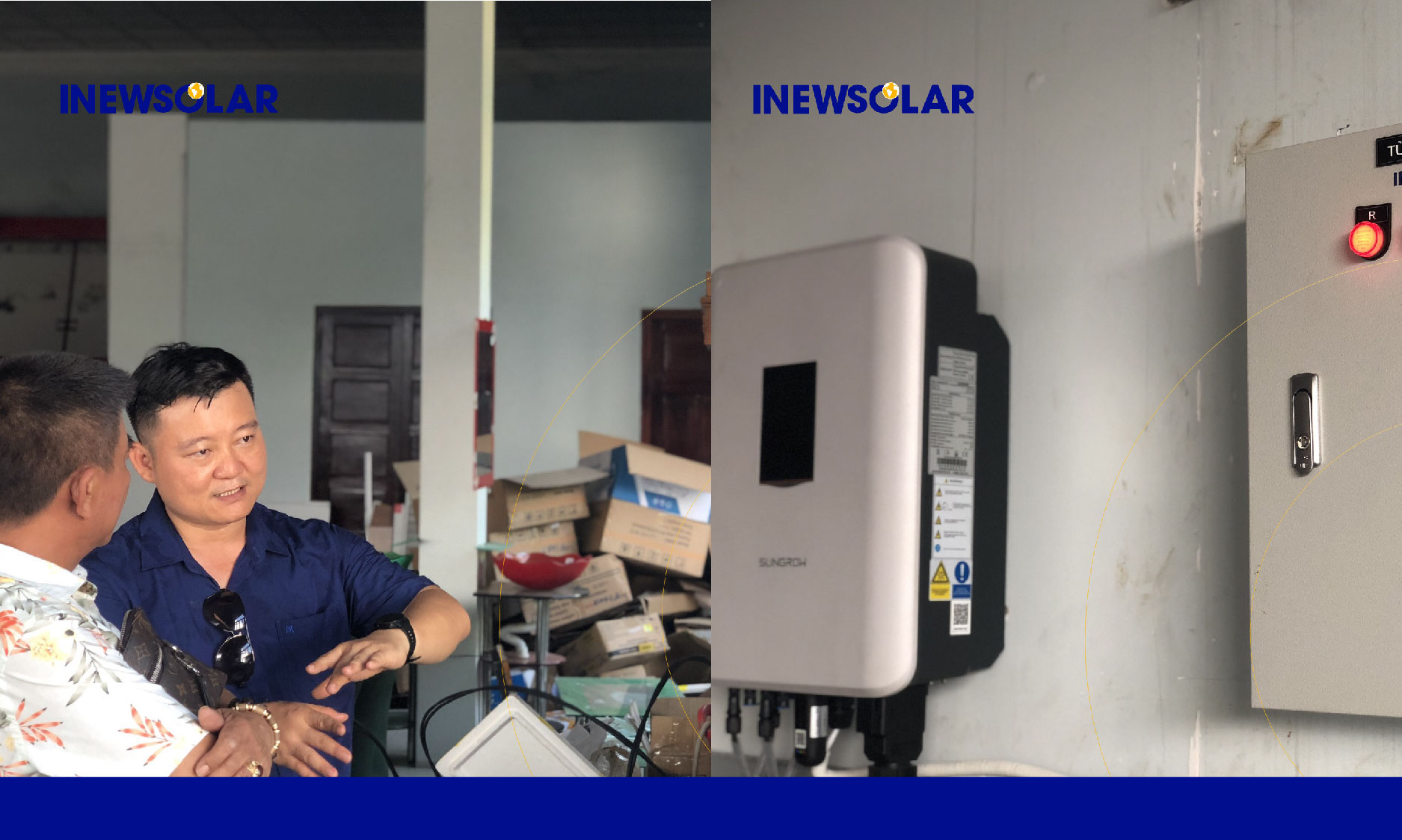

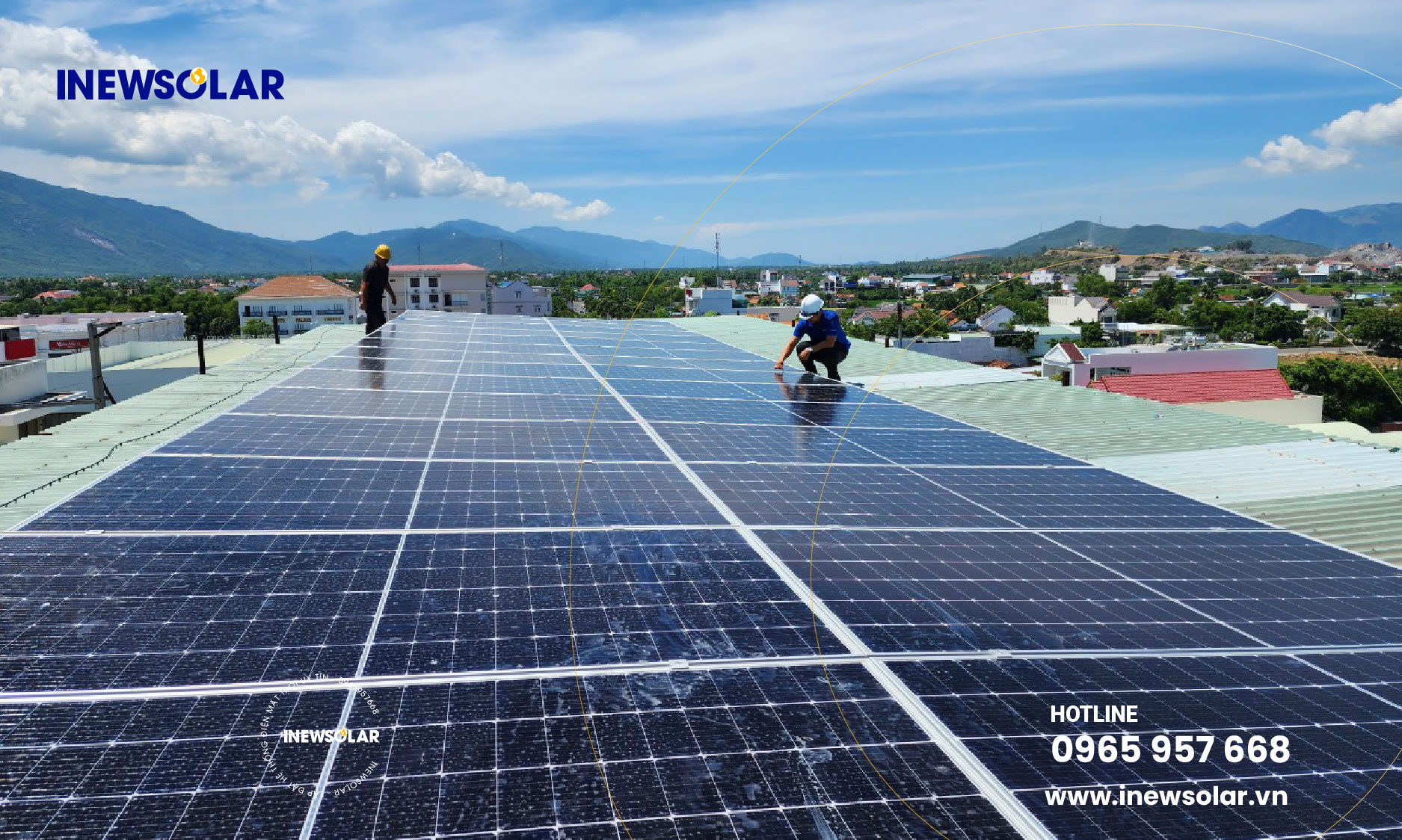

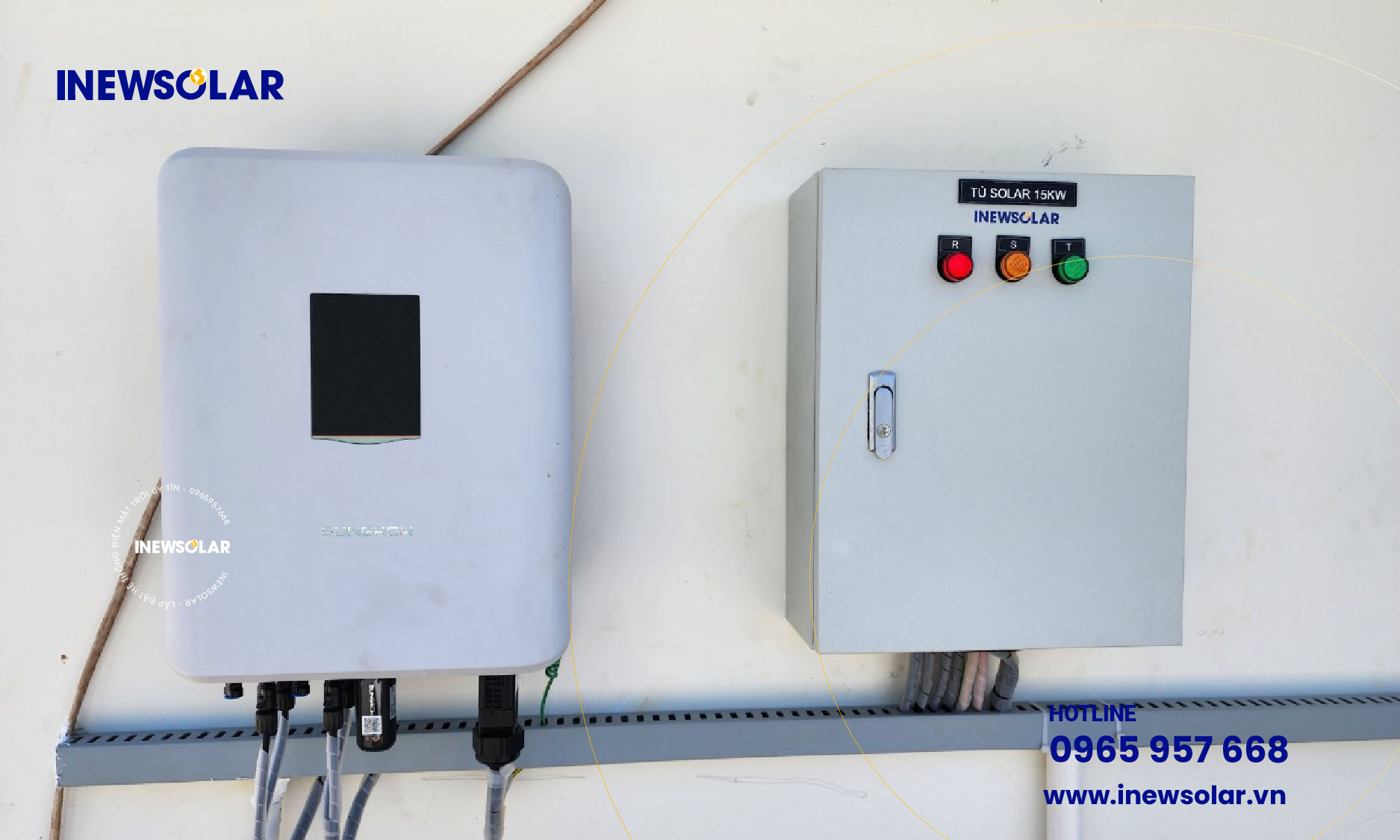

 INEWSOLAR THI CÔNG HỆ THỐNG ĐIỆN MẶT TRỜI 15KWP 3 PHASE BÁM TẢI



Trường hợp bám tải theo trung bình công suất 3 pha, khi mất cân bằng giữa các pha lớn thì inverter sẽ bám tải theo pha trung bình, pha có công suất lớn nhất sẽ lấy thêm điện lưới vào để cung cấp cho tải. Pha có công suất nhỏ nhất sẽ được inverter phát lượng dư ra lưới điện. Cả 2 việc này điều làm tiền điện hàng tháng tăng lên.

Để giải quyết nhược điểm của hệ thống điện mặt trời 3 pha hòa lưới bám tải có tải sử dụng không cân bằng, giải pháp đưa ra đó là sử dụng 3 biến tần 1 pha bám tải cho từng pha.







“Bộ biến tần hòa lưới bám tải là một dạng của biến tần hòa lưới và có thêm mô đun giới hạn công suất để hỗ trợ chức năng Zero-Export để không đẩy lượng điện dư ra lưới. Nó được kết nối bằng dây tín hiệu với 1 cảm biến dòng điện CT hoặc các bộ Meter 1 pha hay 3 pha, các thiết bị này sẽ được đặt ở đầu nguồn, gần với công tơ điện chính của hệ thống điện. Thiết bị cảm biến sẽ liên tục đo cường độ dòng điện ra vào trong mạch điện, sau đó phát tín hiệu về mô đun giới hạn công suất và gửi tín hiệu đến biến tần, lúc này biến tần thực hiện việc điều chỉnh công suất phát điện sao cho dòng điện qua cảm biến gần bằng 0. Thực tế, quá trình hoạt động của bộ bám tải diễn ra rất nhanh. Do đó, nó chỉ có thể hòa lưới phần điện đúng bằng công suất sử dụng”



Để ngăn điện được phát lên lưới thì biến tần sẽ tạo ra công suất bằng với tổng công suất phụ tải tiêu thụ ở cả 3 pha. Trong trường hợp phụ tải sử dụng không cân bằng ở cả 3 pha thì hệ thống sẽ tạo ra sản lượng theo pha công suất phụ tải nhỏ nhất giúp không đẩy điện dư thừa ra ngoài..

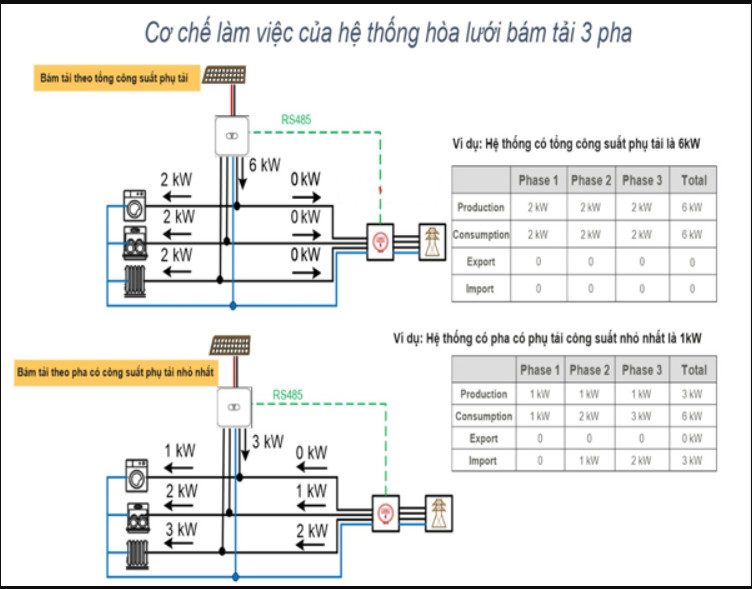

CƠ CHẾ HOẠT ĐỘNG HỆ THỐNG HÒA LƯỚI BÁM TẢI 3 PHASE



*Ví dụ: Hệ thống NLMT 3 pha CS 9kWp, CS tiêu thụ của tổng phụ tải ở 3 pha là 6kW, mỗi pha là 2kW thì biến tần sẽ điều chỉnh công suất phát điện mặt trời là 6kW chia đều cho mỗi pha 2kW. Được gọi là bám tải theo tổng CS tiêu thụ của phụ tải ở 3 pha.

Trường hợp tổng phụ tải tiêu thụ là 6kW nhưng tiêu thụ ở 3 pha không bằng nhau, lần lượt là 3kW, 2kW, 1kW, thì biến tần điều chỉnh CS phát điện mặt trời theo pha có phụ tải nhỏ nhất và tạo ra CS 3kW chia đều cho mỗi pha 1kW, hai pha còn lại có CS tiêu thụ lớn hơn sẽ được điện lưới bù vào lần lượt là 2kW và 1kW. Được gọi là bám tải theo pha có phụ tải nhỏ nhất.



Do vậy, nhà thầu EPC hoặc đơn vị thi công lắp đặt cần tiến hành kiểm tra phụ tải hiện hữu để tư vấn đến Khách hàng/ Nhà đầu tư lắp đặt công suất hệ thống phù hợp với nhu cầu thực tế, góp phần mang lại hiệu quả cao trong đầu tư cũng như tiết kiệm điện và bảo vệ môi trường xanh, sạch.

Thương hiệu INEWSOLAR là đơn vị cung cấp thiết bị và các giải pháp trọn gói điện mặt trời mái nhà uy tín tại Việt Nam, với đội ngũ giàu kinh nghiệm, có chuyên môn về mặt kỹ thuật, sẽ mang đến cho khách hàng hiệu quả khi đầu tư, an toàn khi sử dụng.





-------------------------------------

Với INEWSOLAR, mang đến cho Quý khách hàng dịch vụ trọn gói, từ tư vấn, khảo sát, thiết kế, phân tích đầu tư đến thi công lắp đặt, vận hành và bảo hành – bảo trì, đảm bảo hệ thống đạt hiệu suất, sản lượng cao.

việc đầu tư năng lượng mặt trời sẽ trở nên đơn giản và nhanh chóng hơn. Chỉ cần bạn có nhu cầu, chúng tôi luôn sẵn sàng đồng hành và hỗ trợ toàn diện.
